阿里云谷园区

发布日期:2022-09-01 浏览次数:4093

作为全球领先的云计算及人工智能科技公司,阿里云已成为全球前三大公共云服务提供商。历经三年,阿里云在杭州打造了一个依托云产业的高端科技网络园区——阿里巴巴云谷园区。




一、项目概况

云谷园区项目空调机房有506台组合式空调机组,其中M1地块264台,M2地块242台。设备运行时会影响空调机房墙外1米处主送风管下方的声环境。为了确保设备噪声不影响的周边声环境,我公司针对现场设备的工况设计出科学、经济、合理的噪声治理方案。


二、噪声治理措施

1、隔音密封降噪措施

 根据现场实际情况,对部分机房风管穿墙处的孔洞等漏声区域做双向隔音密封处理。

2、空调机房内降噪处理

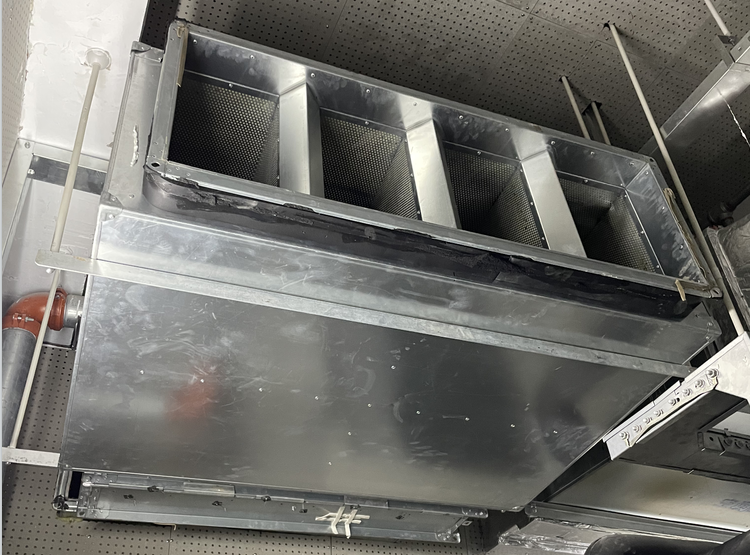

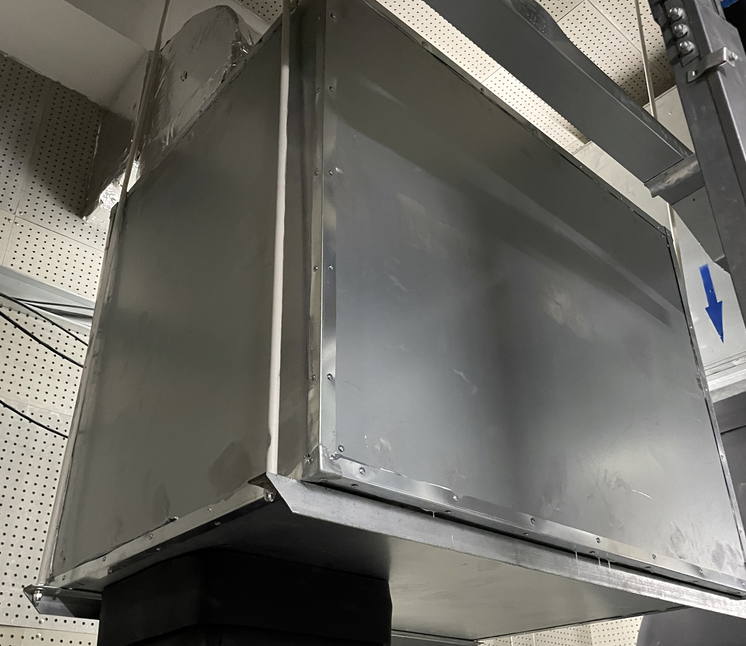

根据现场机房实际情况,拆除组合式空调机组出风口上方的风管,在空调设备出风口上方安装软连接装置,并整体设置消声静压箱装置。根据设定目标值确定隔声材料和结构形式,可选择吸隔声复合结构:外侧板采用1.0mm厚高性能隔声镀锌钢板,采用高性能吸声孔板护面,其穿孔率不小于20%;在内、外侧板间所形成的空腔中填充厚50mm超细吸声棉(容重≥32kg)、表面采用玻璃丝布护面、受内部气流冲击的消声外壳表面粘贴低频阻尼缓震层。静压箱箱体内布设消声插片,消声插片厚度160mm,采用双面高性能吸声孔板护面,其穿孔率不小于20%;在所形成的空腔中填充厚160mm超细吸声棉(容重≥32kg)、表面采用玻璃丝布护面。




3、送风风管内降噪处理

拆开组合式空调机组防火阀或拆开一段风管,在空调送风管内部设置低频阻尼复合装置,采用厚2mm低频阻尼层粘贴在风管内,降低风管受激发的振动噪声,表面采用厚9mm阻燃型吸声护面板固定

4、回风风管内降噪处理

拆开组合式空调机组回风网板或拆开一段风管,在空调回风管内部设置低频阻尼复合装置,采用厚2mm低频阻尼层粘贴在风管内,降低风管受激发的振动噪声,表面采用厚9mm阻燃型吸声护面板固定;并在合适位置加装两级消声插片装置,消声插片厚度50mm,采用双面高性能吸声孔板护面,其穿孔率不小于20%;在所形成的空腔中填充厚50mm超细吸声棉(容重≥32kg)、表面采用玻璃丝布护面。




5、送、回风风管内降噪强化处理

针对噪声值超过61分贝的设备做降噪强化处理,在送回风风管内部粘贴加厚型低频阻尼板,阻尼板厚度为4mm,提高阻尼性能强化风管缓震能力。

6、送、回风风管内消声强化处理

针对噪声值超过61分贝的设备做消声强化处理,在机房内部有多余利用空间的前提下改装大型消声静压箱;机房内无多余利用空间的针对送回风风管内部增加扩张型消声节。提高整体消声能力。

7、吸隔声吊顶处理(针对个别噪声超标特别严重的设备)

针对噪声值超标特别严重的设备,在机房外风管外围整体增设约20平方米的吸隔声吊顶。吊顶采用阻尼御声复合板结构,内部填充吸声棉。


三、治理效果

(1)办公区的空调机房的噪声治理(含办公区、会议室、展厅、接待室、培训室)。治理后要求:《社会生活噪声排放标准》 GB22337-2008 中的规定中的 1 类声环境B 类房间(昼间)要求,如下表:

(2)食堂就餐区、室内运动场的空调机房的噪声治理。治理后目标:《社会生活噪声排放标准》 GB22337-2008 中的规定中的 2 类声环境B 类房间(昼间)要求。
