浙江省人民医院

浙江省人民医院

发布日期:2022-09-01 浏览次数:93

一、项目概况

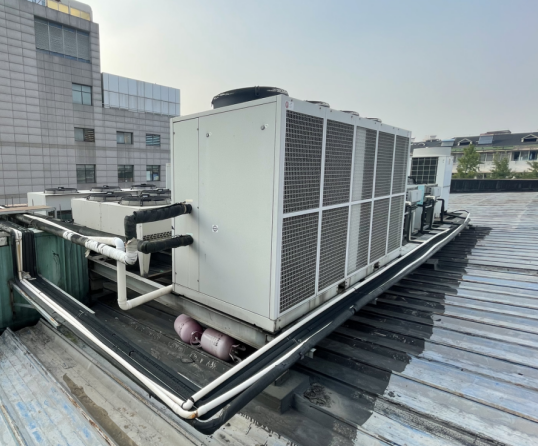

浙江省人民医院楼顶现有多台空调外机,空调外机多为24小时使用,设备产生的噪声主要会影响到西侧的居民区。为了确保设备噪声所影响的声环境,我公司针对现场设备的工况设计出科学、经济、合理的噪声治理方案。静之源受业主委托,对实地进行了勘察,发现噪声源主要为冷却塔噪声与热泵机组噪声。




二、治理方案

(一)7#楼空调

1、7#楼大空调热泵

根据现场的勘查,热泵的噪声通过空气传播至临近的小区,需要阻断热泵的空气传播,利用出风消声器+隔声屏+消声百叶的方式隔绝设备噪声。

2、7#楼VRV空调外机

在大热泵旁边还有一台VRV空调外机,VRV靠近居民一侧由围墙遮挡住,但出风口与墙平齐,出风噪声和压缩机的噪声会绕过围墙传播至居民区。

3、7#楼小型空调热泵

在热泵的出风口上部安装一套出风消声器,降低风口的噪声。




(二)3#楼空调机组降噪

在3#楼楼顶布置有多台空调,空调运行的噪声较大,对居民区的影响较为严重。

1、3#楼VRV空调外机

在设备的出风口处安装出风消声器沿着围墙安装两面隔声屏,隔声屏的高度与出风消声器高度相同。消声器与隔声屏都固定在围墙上。

2、3#楼空调机组区域

楼顶空调机组区域安装的设备较多,且多为医院检测室(核磁)的配套散热设备,设备开启较为随机,当设备都开启时,会出现设备噪声叠加的现象,增加了噪声的影响。

设备区域的空调大小不同,出风噪声都比较大,因此所有空调出风口都要安装出风消声器,降低风口的噪声。所有的设备都安装在了钢平台上,沿着钢平台外围安装隔声墙体,组成U型屏障,屏障的钢架固定在现有的钢平台上,并对钢架进行加固。


(三)食堂楼顶空调

1、食堂花园空调外机机组

食堂与西侧的居民区距离最近,因此影响也相对较大。需要对现场的5组的空调外机进行治理,在空调外机出风口安装出风消声器,消声器内部安装消声插片,降低设备的出风口噪声。沿着阳台护栏安装两面隔声屏,阻挡空调外机压缩机的噪声。

2、食堂顶楼压缩机降噪处理

在食堂的顶楼还安装有2组压缩机和5台空调热泵,空调热泵安装在宿舍楼的顶部,两种设备的噪声最为严重,需要单独治理。

2台压缩机安装在挡雨棚的下面,可以沿着雨棚外围安装一面U型隔声屏,隔声罩与设备保持一定距离,满足设备的散热要求,同时在雨棚的里侧顶部固定一层低频隔声阻尼和一层环保吸声棉,充分降压缩机的低频噪声影响。

3、食堂宿舍楼楼顶空调热泵

宿舍楼顶安装有5台空调热泵、3台循环水泵以及一台补水箱,由于设备处在楼顶,四周内有墙体的遮挡,因此设备的噪声会直接影响周边的声环境,同时水泵的噪声也比较明显。

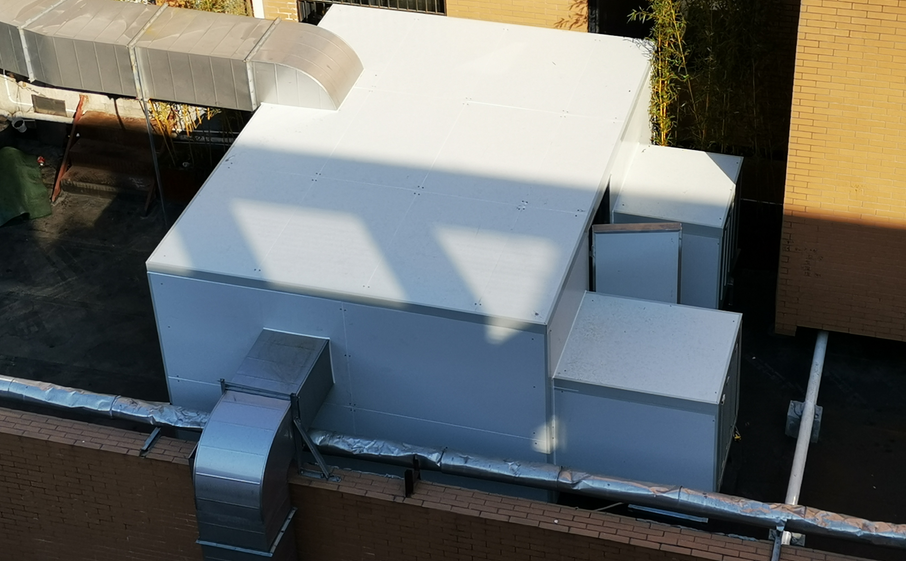

根据现场的勘查,热泵机组需要使用隔声罩加进出风消声器的形式才可以阻断设备的噪声影响,将所有设备全部包裹在隔声罩内部,隔声罩的高度略高于空调热泵。

4、食堂宿舍楼楼顶VRV机组

在宿舍楼顶部的角落还安装有2台VRV空调外机,针对空调外机的噪声采用出风消声器加隔声屏的形式。在设备的出风口安装两套出风消声器。




三、治理效果

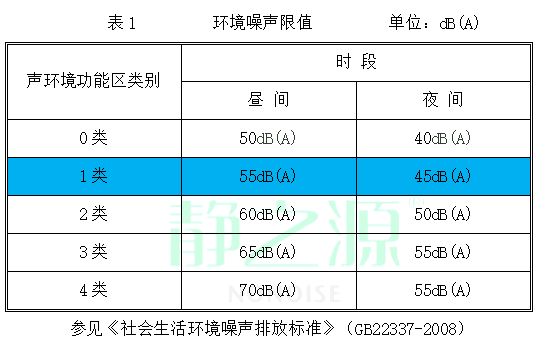

降噪治理后,排除非本项目噪声影响,厂界处空调机组噪声排放标准满足1类区标准。
