杭州市中医院丁桥分院

杭州市中医院丁桥分院

发布日期:2022-10-13 浏览次数:58

一、项目概况

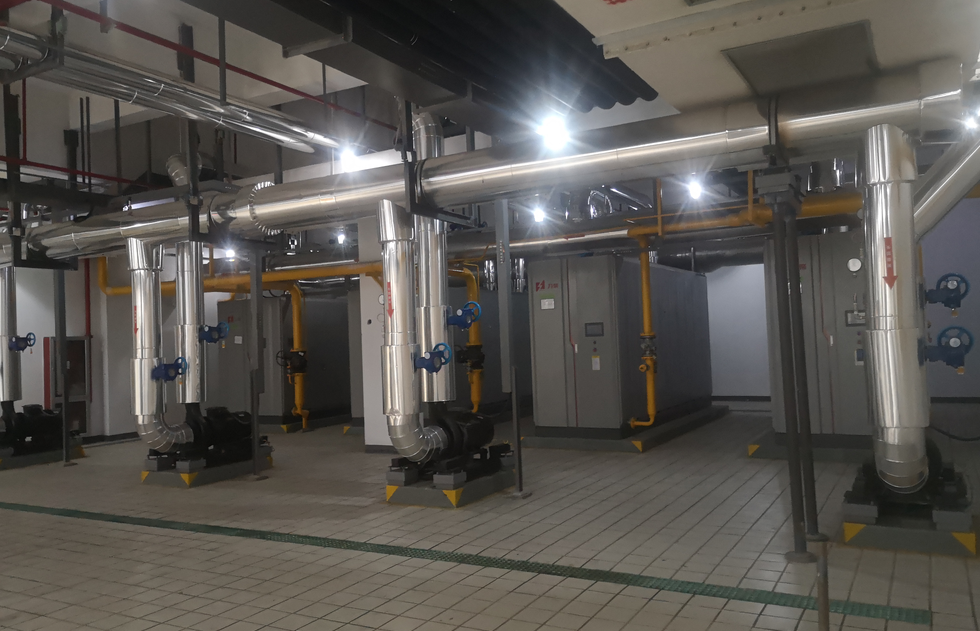

杭州市中医院丁桥院区位于杭州市江干区丁桥西地块,东临丁兰路,南至环丁路,西临笕丁路,北至临丁路。项目于 2014 年 12 月 19 日正式开工,按三级甲等现代化医院建设标准建造,占地 132.45 亩,总建筑面积达 16.7 万平方米,其中地上建筑面积 12.8 万平方米,地下建筑面积 39000 平方米,拟建床位数为 1000张,先期开放 500 张床位。市中医院丁桥院区地下室锅炉房内安装有四组锅炉及配套循环泵,锅炉为力聚第六代超低氮真空热水机组,型号为 YHZRD-180N-L,两组蒸汽发生器型号为LJPZ1-1.0-Q;配套水泵采用南方泵业股份有限公司生产的管道循环泵,型号为TD 80-28/2SWSCJ 2。本项目敏感点为锅炉房正上方的医务人员休息室。我公司根据现场实际情况,提出整体式降噪方案,并选择主要的噪声源优先做降噪处理。




二、降噪方案

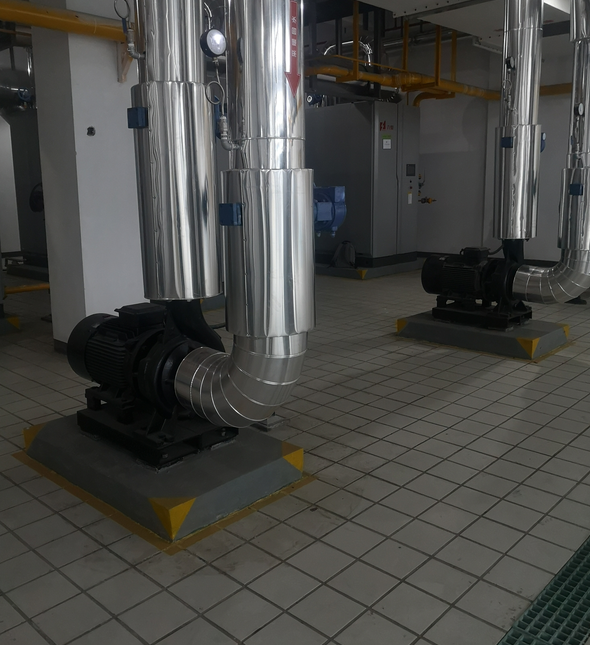

(1)基础振动控制工程

锅炉配套循环泵运行时产生严重的中低频噪声,距离机组约 1 米处噪声值能达到 90 分贝以上。这类中低频噪声由机组振动引起的,通过基座传播辐射,低频固体声污染是治理中的主要问题,是一个技术难点。现场循环泵机组在安装时已做了一部分措施,设置有橡胶减振块,但降噪效果不足,尤其是低频结构噪声的消除能力较差。针对结症所在,我公司通过认真计算循环泵机组振动传递率,采用非线性减振降噪产品,确保达到治理目标。在循环泵机组底部焊接一个钢架平台。在现有主钢架的两侧焊接连体的减振台支架,采用八只非线性复合减振器使循环泵机组浮置于基础台面上。用手动螺杆微调将 4 个减振台,调至最佳状态。




(2)落地管道隔振支架改造

通过计算进出水落地管道重量,设计非线性弹性支架,并使每一组弹性支架都处在正常工作状态下,即在其有效弹性范围内,彻底隔断落地管道振动声能通过固件传递。施工时在原有支架附近用适合的材料对管道进行支撑,并用千斤顶微微顶起,将原有支架取出,选择合适的非线性减振元件,将减振件焊接于原有的支撑杆上,调整压缩量及高度。

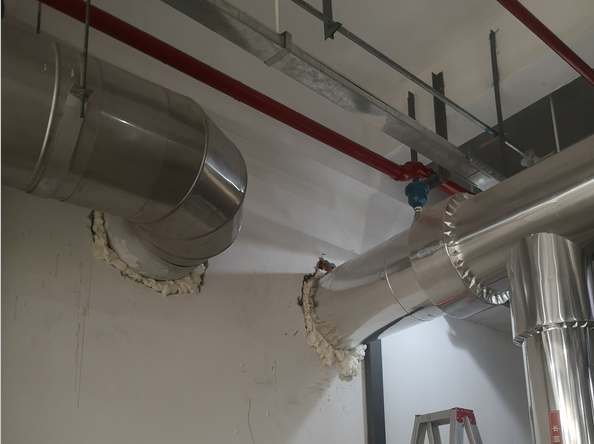

(3)穿墙管路低频阻尼降噪处理

现有的管道与墙体之间主要是通过水泥形成的钢性连接,为了隔绝结构传声,特将墙体凿开合适大小的孔隙。在孔隙间填充隔声效果优秀的材料。




三、降噪效果

根据我公司多年从事同类噪声的实际经验和效果估测,经上述噪声治理措施实施后,排除非本项目噪声和背景噪声的影响,在门窗关闭情况下,被保护的敏感点达到如下降噪效果:第一期降噪二楼休息室室内的噪声控制在 40dB(A)以下。整体降噪全部实施二楼休息室室内的噪声控制在 35dB(A)以下所有被保护的敏感点均达到《民用建筑隔声设计规范 GB50118-2010》和《社会生活环境噪声排放标准》(GB22337-2008)规定标准。
