首开望宸小区

发布日期:2022-12-19 浏览次数:552

一、项目概述

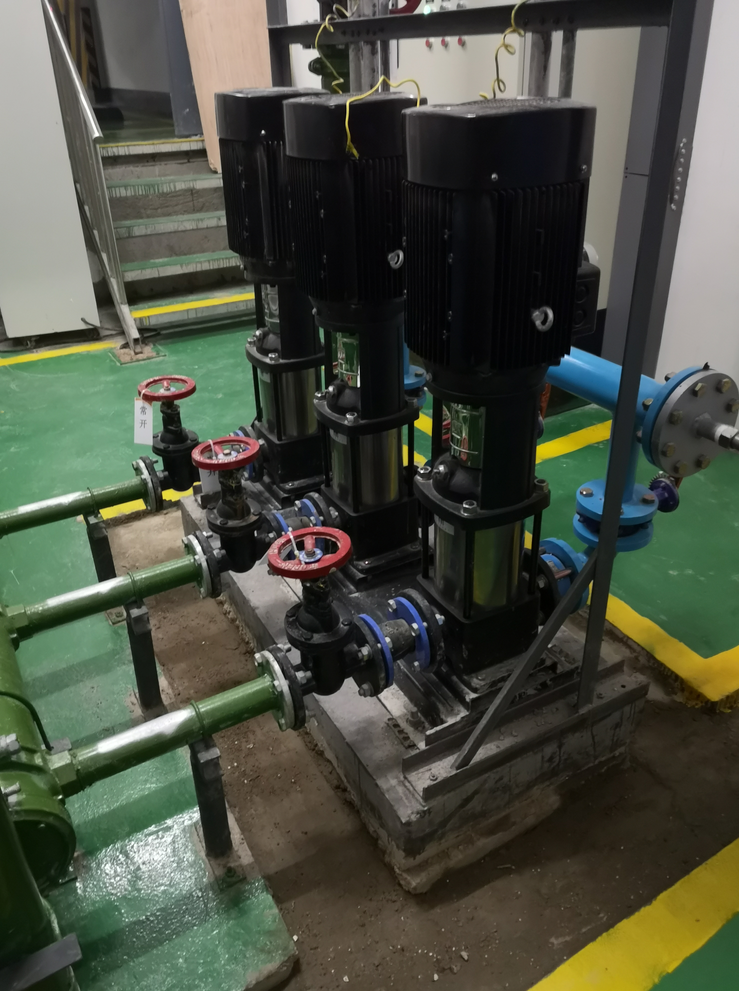

本次水泵噪声治理项目是在首开望宸小区内水泵房。根据现场勘查主要噪声源有一组水泵、一个稳压罐及相配套的管路。
为了确保水泵房相邻的居民有个宁静的生活环境,我司特对现场进行勘查,针对现场设备的工况设计出科学、经济、合理的噪声治理方案。本次治理项目的保护对象为:小区受水泵噪声影响的业主。



二、降噪方案
1、基础振动控制工程
水泵运行中由机组振动引起的,通过基座传播的固体声污染是治理中的主要问题,是一个技术难点。针对结症所在,通过认真计算水泵基础承重及振动传递率,合理的使用隔振元件,确保达到治理目标。

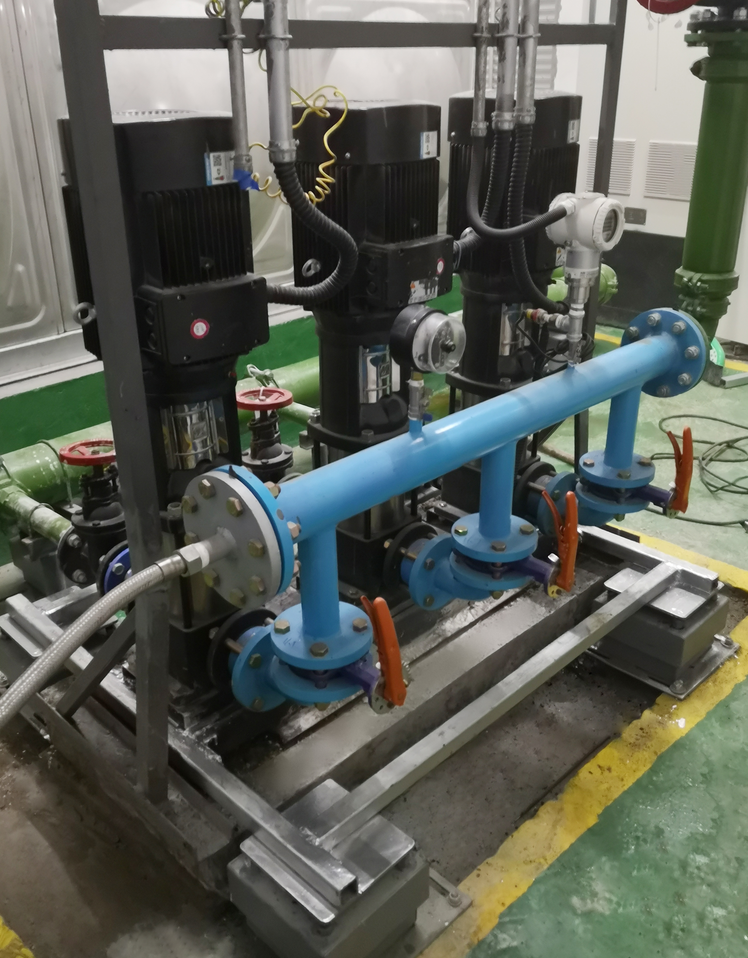

在水泵底部钢架上焊接六个辅助钢架,在主钢架的两侧焊接连体的牛角形减振台支架,采用六只非线性复合减振器使水泵主钢架浮置于基础台面上。用手动螺杆微调将六个减振台都调至最佳状态。




2、管道软连接工程
水泵机管道内噪声是由于两种原因综合作用而形成:一、水流高速运动造成水体高速流动形成的活塞效应;二、管道内封闭环境造成的类似声波在管道中传播的无衰减特征。
在管道的上端和下端适当的位置,根据管道体积、水流速度、管道横截面积等参数,安装阻抗复合式避振喉,基本消除使得由于管道移动产生的瞬间相对负压状态和空气瞬间压缩现象,减缓水流在周围的高速流动,降低活塞效应激发的噪声。
施工时关闭管道阀门,确认软连接施工位置没有水压时对管道进行切割,切割长度则根据软连接的长度而定。全密封满焊断开口两边的法栏,将软连接安装于法栏片之间即可。
现有的管道与墙体之间主要是通过水泥形成的钢性连接,为了隔绝结构传声,特将墙体凿开合适大小的孔隙。在孔隙间填充隔声材料。
3、悬空管道弹性吊架改造
准确计算进出水管道重量,安装合适的落地减振支架,隔断通过原刚性吊杆传递的固体声能,并使每一组落地减振支架都处在正常工作状态下,即在其有效弹性范围内,彻底隔断振动噪声由管道通过顶部及支架传入楼上,同时保证管道固定牢固。
施工时将原悬挂支架改造成落地龙门支架,每个落地支架使用两个减振台。满焊连接,并调节到合理位置,必须注意避免硬连接的存在,取下原有吊架即可。
4、落地管道隔振支架改造
通过计算进出水落地管道重量,设计弹性支架,并使每一组弹性支架都处在正常工作状态下,即在其有效弹性范围内,彻底隔断落地管道振动声能通过固件传递。
施工时在原有支架附近用适合的材料对管道进行支撑,并用千斤顶微微顶起,将原有支架取出,选择合适的减震元件,将减震件焊接于原有的支撑杆上,调整压缩量及高度。
5、稳压罐的噪声治理
稳压罐内的噪声主要由水流高速运动造成水体高速流动形成的活塞效应;封闭环境造成的类似声波在管道中传播的无衰减特征。本项目在稳压罐与水泵完全脱离后,振动噪声不足以影响楼上住户,因此稳压罐无需处理。




三、降噪效果
经上述噪声治理措施实施后,排除非本项目背景噪声,在门窗关闭情况下,业主房内的噪声达到《社会生活环境噪声排放标准》(GB22337-2008)1类区标准。同时,水泵噪声值降低到与环境噪声持平(依据排放标准进行噪声值修正)。
