欧文大厦

发布日期:2022-12-16 浏览次数:45

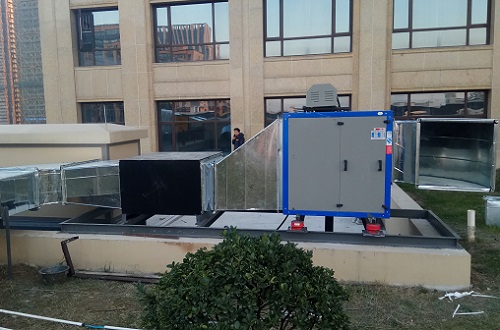

一、项目概况

 欧文大厦酒店方的抽油烟机,对周边的声环境造成影响,我公司特对现场进行勘查,针对现场设备的工况设计出科学、经济、合理的噪声治理方案。本项目的保护对象主要是抽油烟机影响的周边声环境。




二、抽油烟机噪声源分析:
当通风机开启时,出风口处的噪声值会超过100dB(A),经过实测出风口处的噪声值达到101.8dB(A),在通风机旁一米处实测为78.9dB(A),通风机运行时在电机的振动、电磁的噪声和气流的流速等共同的作用下会产生中高频噪声。


 三、降噪方案
根据我司现场勘查和客户所提供的现场布置图,为了更好地隔绝噪声,我司采用隔声罩加消声器,对两台设备及其配属的管道加装可拆卸式隔声罩进行保护,隔声罩可以阻隔噪声外传,减少对环境的影响。

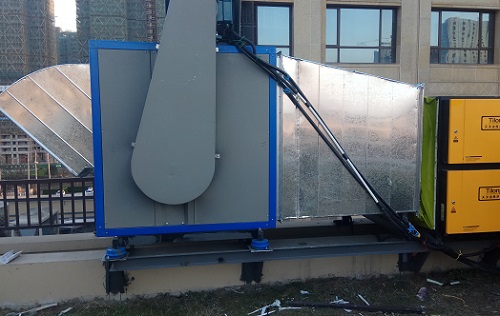

1、东侧通风机降噪方案
经过现场的勘察,东侧抽油烟机主要的噪声来源于出风口和电机的机械震动与电磁噪声。对出风口优先治理,加装消声器,将原有的导风拆除,消声器截面大小与通风机通风侧面积一致;消声器分为三大部分,分别是整流区、消声区、导流区,整流区是对乱流进行疏导,将乱流均匀匀速的向外界排出,消声区是对生能量进行最大的消耗,将噪声值降低,导流区是对出风方向的导向,将剩余的声能(噪声值)吹向对噪声不敏感的区域。
2、西侧通风机降噪方案
西侧的通风机与东侧通风机是同品牌不同型号,尺寸偏小,但是西侧的通风机距离公寓更近,所以出风方向与公寓相反,同样要做消声器,内部加插片,提高隔声效果。




3、两台通风机箱及其管道降噪方案
1)两侧的机箱降噪
通风机箱的内部有叶轮,也是主要的噪声源之一,两台机箱做隔声罩,机器整体包裹,机箱的减振器向外突出也要包裹在里面,东侧下方也要进行封堵,北面从草坪地面做起,南侧从墙面做起,西侧与管道的隔声连在一起,同时电机也被包在里面,并留有通风口,确保机器及时降温。西侧通风机西侧下方要使用隔声板进行封堵。
2)管道的降噪处理
管道在机器运行时也会发生抖动产生噪声,所以也需要整个包裹起来,东侧的及其较高仅在机器部分做的较高,其他大部分与东边成阶梯型,东西两侧与通风机相接,南边与地面和墙体起始,消防通风井道不用做,可利用其墙体减少面积,油烟井道南侧、东侧、西侧都需要封堵,避免噪声外泄。
4、油烟井道出口美观处理
井道出口处使用装饰百叶,做到美观统一。




三、降噪效果
经上述区域噪声措施完成后,排除非本项目噪声,受影响公寓及酒店窗户外一米处昼间噪声排放限值≤60dB(A)。
