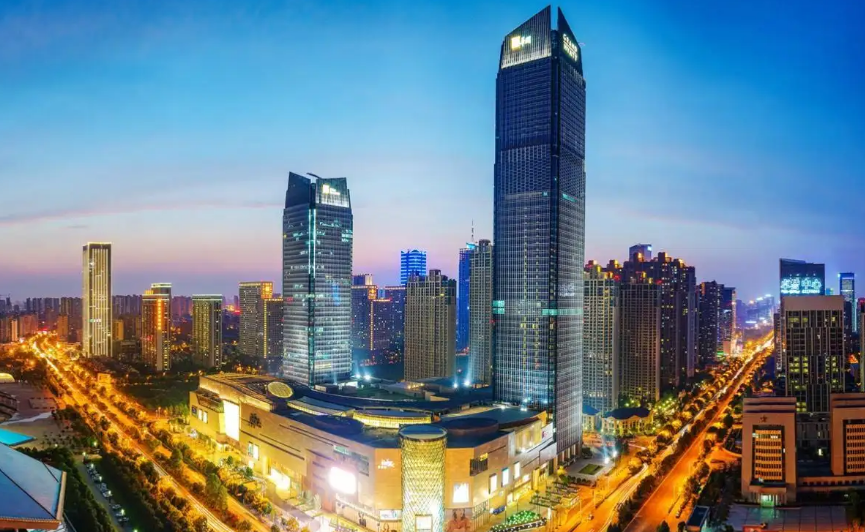

合肥华润万象城

一、项目概况

在合肥万象城商场顶楼平台上装有５台冷却塔（酒店有４台，写字楼有１台），３台空调热泵（英皇电影城有３台）和多台新风／净化设备。其中冷却塔全天使用，其他设备为商场使用，夜间２２时以后会全部关闭。当冷却塔、热泵等设备开启时，设备噪声会影响到北侧的居民区。

为了保护设备噪声所影响的声环境，我公司针对现场设备的工况设计出科学、经济、合理的噪声治理方案。

二、降噪方案

（一）冷却塔机组降噪方案

1、隔声墙体

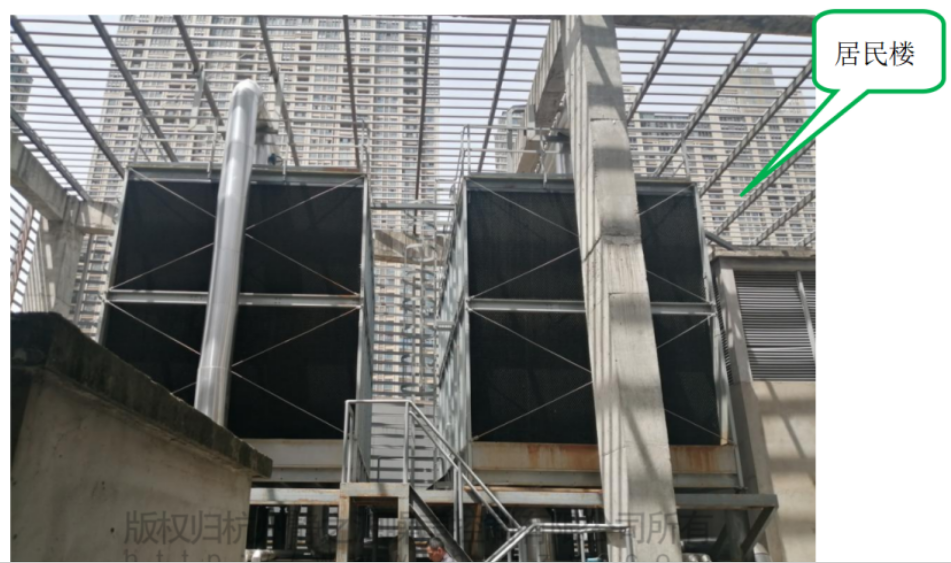

根据现场的勘查，冷却塔安装在最北边，主要影响到北侧高层住宅楼，因此平台北侧为重点降噪区域，大冷却塔的出风噪声重中之重。通过对现场的排查，可以利用现有的铝百叶钢结构和混凝土梁，在铝百叶墙内侧安装隔声板，组成隔声墙体，以阻挡噪声对北侧的影响。冷却塔的北侧还有一道楼面装饰墙，高度比冷却塔的高度略低，装饰墙体可以起到对低区居民楼的保护。利用现有的装饰墙和新增隔声墙组成两层隔声屏，增强隔声能力。西边小冷却塔北侧需要安装隔声墙，并与大机组隔声墙连接在一起，确保北侧隔声效果。西侧延伸的隔声墙体末端向小冷却塔侧面延伸，增加隔声墙体的遮挡面积。冷却塔东侧也要安装一部隔声墙体，避免噪声从侧面绕射出去，影响降噪效果。

2、出风降噪

冷却塔顶部需要安装出风消声器，消声器内部安装双面吸声插片，增加吸声效果和整流性能；冷却塔顶部安装有铝百叶，同时中间两台冷却塔顶部还有两根横梁，风口上部的铝百叶栅栏在安装消声器时需要拆除，消声器安装完毕后再恢复铝百叶，混凝土梁下部需要单独安装尖劈，降低风阻。西侧的小冷却塔同样采用出风消声器的形式，消声器的外尺寸与设备外尺寸基本相当，并保留检修口。

3、冷却塔南侧隔声处理

冷却塔南侧需要进行隔声增强，安装隔声顶，将低南侧反射和折射噪声，提升降噪效果。西侧小冷却塔的功率等相对较小，噪声影响也相对较小，所以不需要在做其他的隔声处理。

（二）热泵机组降噪方案

1、隔声罩

在位于冷却塔南侧约15米处，另外一层平台上安装有3台热泵机组，根据现场勘查情况，需隔声罩的形式将空调热泵全部包裹起来，隔声罩的高度略高于设备的高度。在隔声罩北侧设置一道隔声门。

2、进出风降噪

在热泵出风口上部安装出风消声器，消声器内部安装消声插片，增强吸声效果，插片与风口之间保留检修空间，同时消声器预留检修口。

（三）新风/净化设备降噪方案

1、隔声降噪

根据现场的勘查，多台新风/净化设备主要集中在靠近冷却塔南侧，由于现场的空间比较狭小，每台单独安装隔声罩比较占空间，可以采用隔声屏+隔声顶的做法，组成吸隔声雨棚形式，将设备罩在棚子里，同时不需要安装消声器。由于有三台新风/净化设备比较靠外，则单独需要安装隔声罩和出风消声，降低噪声影响。

2、其他设备

在平台南端还有一台箱式新风/净化设备和一台小新风/净化设备（靠近热泵），靠南侧的新风/净化设备体积和功率相对较小，噪声影响也比较小，因此可以不做降噪处理。

三、降噪效果

排除非本项目噪声影响，合肥万象城北侧边界昼间噪声值≤６０ｄＢ（Ａ）；排除非冷却塔噪声影响，冷却塔夜间运行时，合肥万象城北侧边界噪声值≤５０ｄＢ（Ａ），符合《社会生活环境噪声排放标准》（ＧＢ２２３３７－２００８）中的二类声环境标准。
