一、项目概况

君豪 ONE53 位于杭州钱江新城 CBD 核心位置,紧邻万象城、来福士,北靠新塘河,项目南面是杭州市民中心、杭州大剧院、杭州国际会议中心,世纪公园就在项目旁边。总建筑面积 12 万方、地上建面约 10 万方、地下建面 2 万方,共计44 层,总高 200 米。项目位于杭州万银双子中心 2#楼三十层避难层,分布有 5 间新风机房,排烟、排风、送风机房,消防水泵及生活水泵机房,空调机房等。其运行时产生的噪声影响了楼上和楼下的室内声环境。受甲方委托,我公司人员到现场勘查,对噪声源,传播途径进行了仔细分析,根据我公司治理同类噪声的经验和现场勘测情况,需针对新风机房、生活水泵房、空调机房、部分排风机以及配套管路进行减振降噪处理。充分考虑到设备的正常运行与维护保养问题,提出以下噪声治理方案。希望通过治理实现降噪目标,解决噪声污染问题,提高室内声环境品质。

降噪方案:

1、 浮筑地板降噪措施




由于现有机房内设备已安装完成,且大楼内部分功能区已在使用空调设备,因此减振浮筑地板采用对现场影响较小的方式——镂空式浮筑地板,即在设备房间内采用半铺的形式。水泵和板换的基础平台保留,基础平台外围清理地面垃圾杂物,施工铺设时地平面要保持干净整洁。新增加的浮筑楼板对应承载受力位置均要求铺设辅助承重减振块。

其工艺构造为:

①墙体四周沿墙面放置 30mm 厚减振阻尼隔音垫;

②地面(原)铺设 30mm 厚减振阻尼隔音垫;

③隔音垫上部铺设防水层;

④钢筋网;

⑤浇筑 80mm 厚混凝土。

本方案可以将设备的重量均匀平摊在地板之上,降低对大楼的承重压力,同时设备以及配套管道(线)的振动传递方式由单一固定点变成面传播,将振动的能量消耗分散在地板之上。在主要设备安装的位置区域,会相应的增加弹性减振垫,以应对设备的承重要求。

2、设备间吸隔声降噪措施

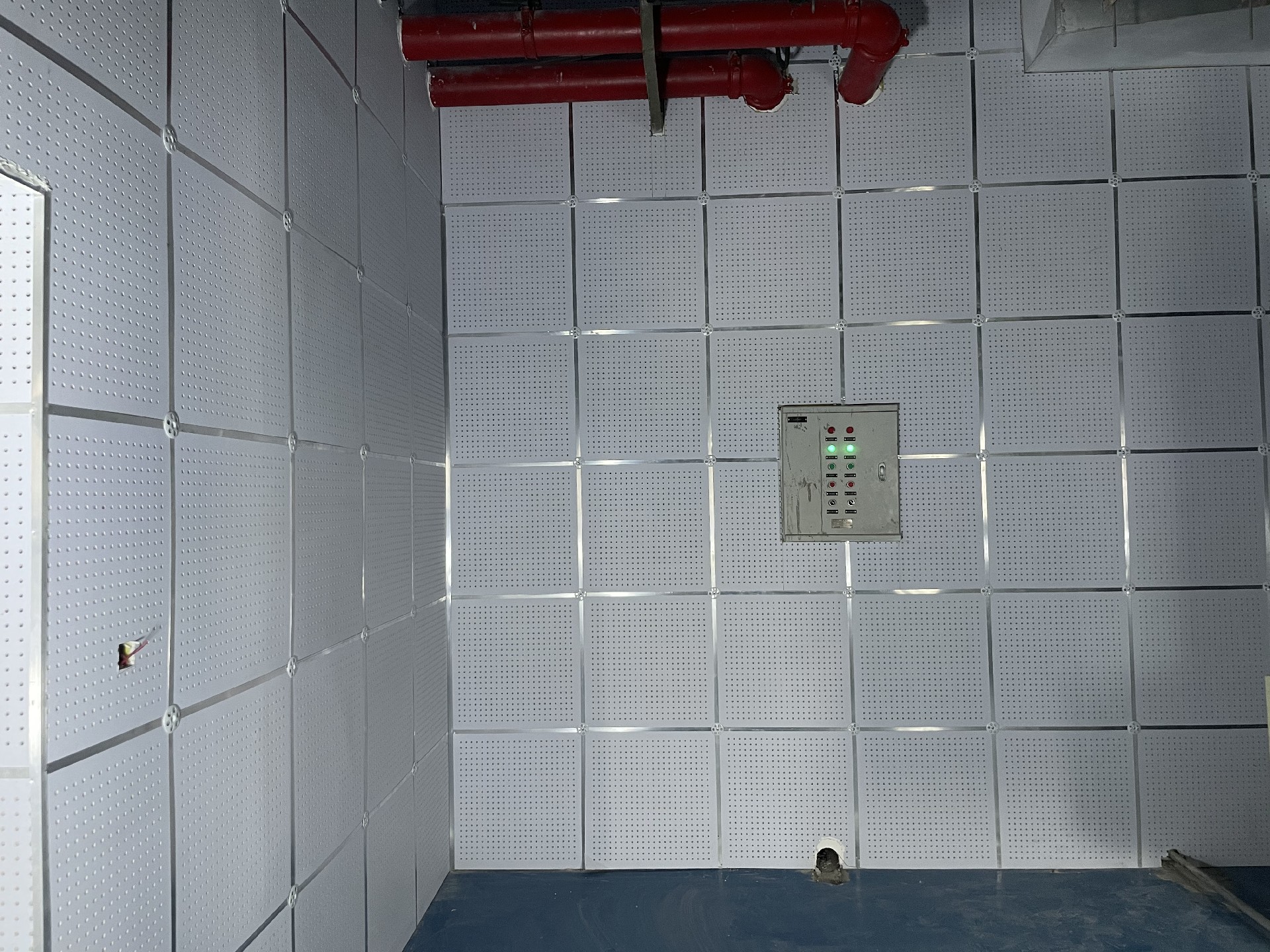

空调水泵房、生活水泵房、新风机房的墙体和顶面需要进行吸隔声处理,主要针对空气噪声的处理,避免噪声轰击墙体或楼板传播至敏感区域的室内。吸隔声墙体和吸隔声吊顶均要求安装在浮筑结构上,骨架采用轻质龙骨。当墙面龙骨下部为浮筑地板时底部不做减振处理,顶部骨架上方安装减振吊钩(吸隔声顶位于梁之间,降低对管路以及消防管线的影响)。新风机房风管和幕墙结构相连,须做好声桥隔离处理。现场机房部分隔墙顶部没有砌筑完成,需要将隔墙全部砌筑完成,并对缝隙进行满浆填充。还有部分机房内靠近窗户侧新建有天然气井道,则吸部分隔声墙体需要安装在砌筑的土建结构上部。


3、 设备减振降噪措施




(1)主机减振

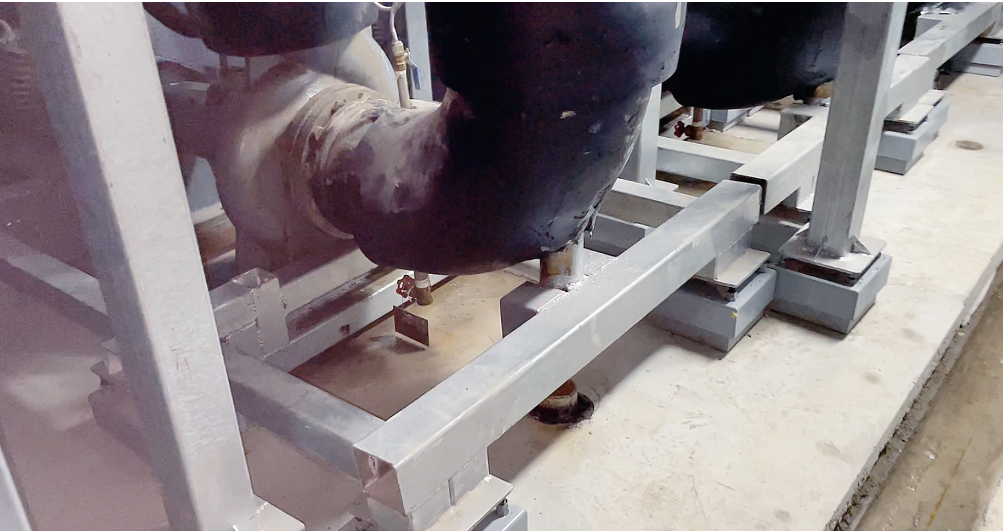

30 层空调水泵、板换都要安装非线性减振器,空调循环泵底部需要安装配重块,配重块可以采用现场焊接框架,内部填充混凝土的形式,降低现场的施工的难度。非线性减振器固定在配重块侧面,降低水泵基础的高度。空调水泵和板换的减振器采用外挑的形式,固定在周边的浮筑地板之上。


4、管道降噪处理




设备配套管路都是采用钢结构硬性固定,并没有做相应的减振措施,设备振动通过管路向外界传播,增大了影响范围。在不改变管路高度的前提下,对管路支架进行改造,通过计算进出水落地管道重量,设计非线性减振器,并使减振器处在正常工作状态下,即在其有效弹性范围内,彻底隔断落地管道振动声能通过固件传递。减振器为可调节形式,匹配不同位置的管路需求。

(1)吊架改落地

现场有大量的管路均采用吊装的形式,这就导致水泵的振动噪声通过管路传递至天花板,再传播至卧室内,从而影响楼上卧室的声环境。顶部管路的降噪是本次治理的重点之一,顶部固定的钢架全部落地支撑,对现有的钢架进行加固,提升支撑的稳定性。消防水管和空调水管脱离固定。

(2)管路穿墙、穿楼板

水管、风管管道穿墙的位置需要将墙体凿开,与管路脱离,断开管路的传播途径,在与机房接触的点位,使用减振垫进行包覆,然后使用密封胶进行封堵,同时对于有防火需要的点位,使用防火材料封堵。

空调机房的水管通过管道井向外延伸,现场的管道井地板将管路紧密包裹,水管的振动噪声通过地板传递至楼下,影响楼下的声环境,因此水管与地板的接触点必须凿开脱离,后期使用防水材料阻挡缺口。井道水管的固定方式为墙面支

架或者为落地支架,先使用钢结构加固,而后安装减振器,减振器预压后,将之支架的落脚切断,调整减振器,使减振器处于正常受力状态。

(3)水管软连接(本项由机电单位完成)

现场空调机房水泵相连的管路使用的是金属编织软连接,根据排查,金属编织软连接隔振效率不足,水泵的低频振动仍然会通过管路向外界传播,且影响较为严重。必须将 5 台水泵的使用的软连更换为非金属类产品,提高滤振能力。

(4)新风机管道减振降噪

根据现场勘查,在 31 层噪声排查时,风机管道延伸的区域噪声影响较为明显,噪声源为风管振动引起,通过吊杆将低频的振动噪声传播至楼上,从而影响了楼上的声环境。

风管的吊杆全部加装吊杆减振器,降低因风管振动引起的噪声影响。

二、降噪效果

降噪效果:经本公司治理后,排除本项目影响因素以外其他因素,4#、5#楼顶层住户室内(含阁楼)噪声值达到《社会生活环境噪声排放标准》GB22337-2008 中规定的一类房间标准,卧室夜间实测 A 声级等效声值≤30dB(A)。
